真空・雰囲気炉
真空・雰囲気炉とは
真空・雰囲気炉は、金属の焼入れ・ろう付け、セラミックス材料の焼結、炭素材料の炭化焼成など、
多様な熱処理に対応する加熱装置です。用途や処理条件に合わせたオーダーメイド設計で、
研究開発から生産設備まで幅広いニーズにお応えします。
用途
金属の焼入れ、ろう付け、焼鈍
セラミックス、炭素材料の脱脂、炭化処理
金属、 セラミックス、炭素材料の焼成、焼結
金属、セラミックス材料の溶解
性能
炉内温度制御はPIDプログラム制御
均熱性の良い粗密な発熱体配置
炉内圧力は真空10⁻³Pa～加圧0.96MPaまで対応
構造
炉形式は縦型・横型・横割形の3タイプ
使用用途に応じた多様なトラップ機構
オプション
加圧仕様（クラッチ扉）
各種計測計の取付
強制冷却機構
ガス警報装置の取付
PRODUCTS
製品紹介
⚫︎横・丸形超高温(黒鉛化)炉

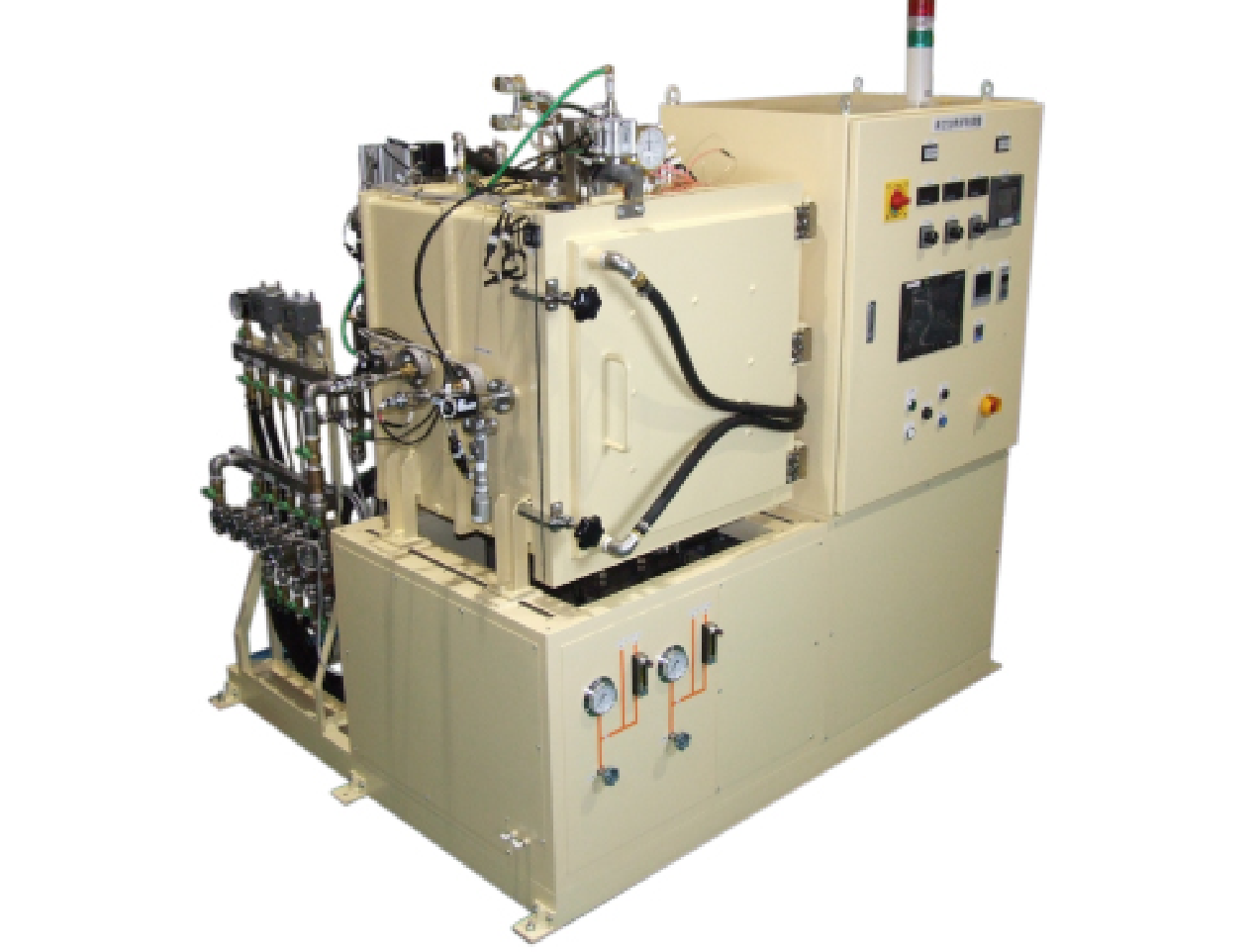

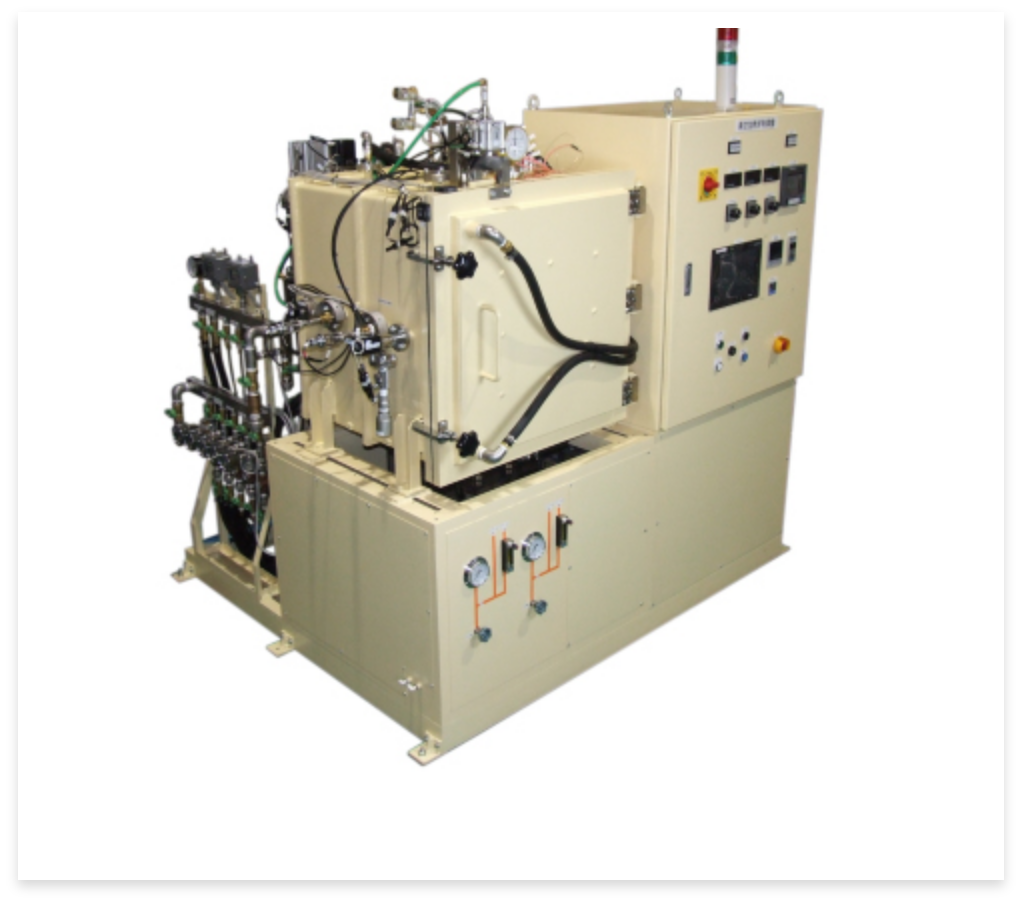

横・角形真空ろう付炉 型式：KVA-250/250/300
標準仕樣
最高温度
500～2800°C
最大有効寸法
～φ600×H800/～W600×H600×L1700
到達真空度
～10-3Pa
雰囲気
N₂・Ar5~960KPa・G
標準仕様はこれまでの納入実績に基づいております。
標準仕様以外でも自由設計で対応致します。お気軽にお声掛け下さい。
⚫︎ 標準規格品
炉形式
横·丸形
最高温度
500℃
1200℃
有効寸法
W500×H1000×L2000
W690×H630×L1800
到達真空度
6.5Pa
1.3Pa
雰囲気
Ar・N₂,10KPa・G
N₂,50KPa・G
⚫︎横・角形超高温(黒鉛化)炉

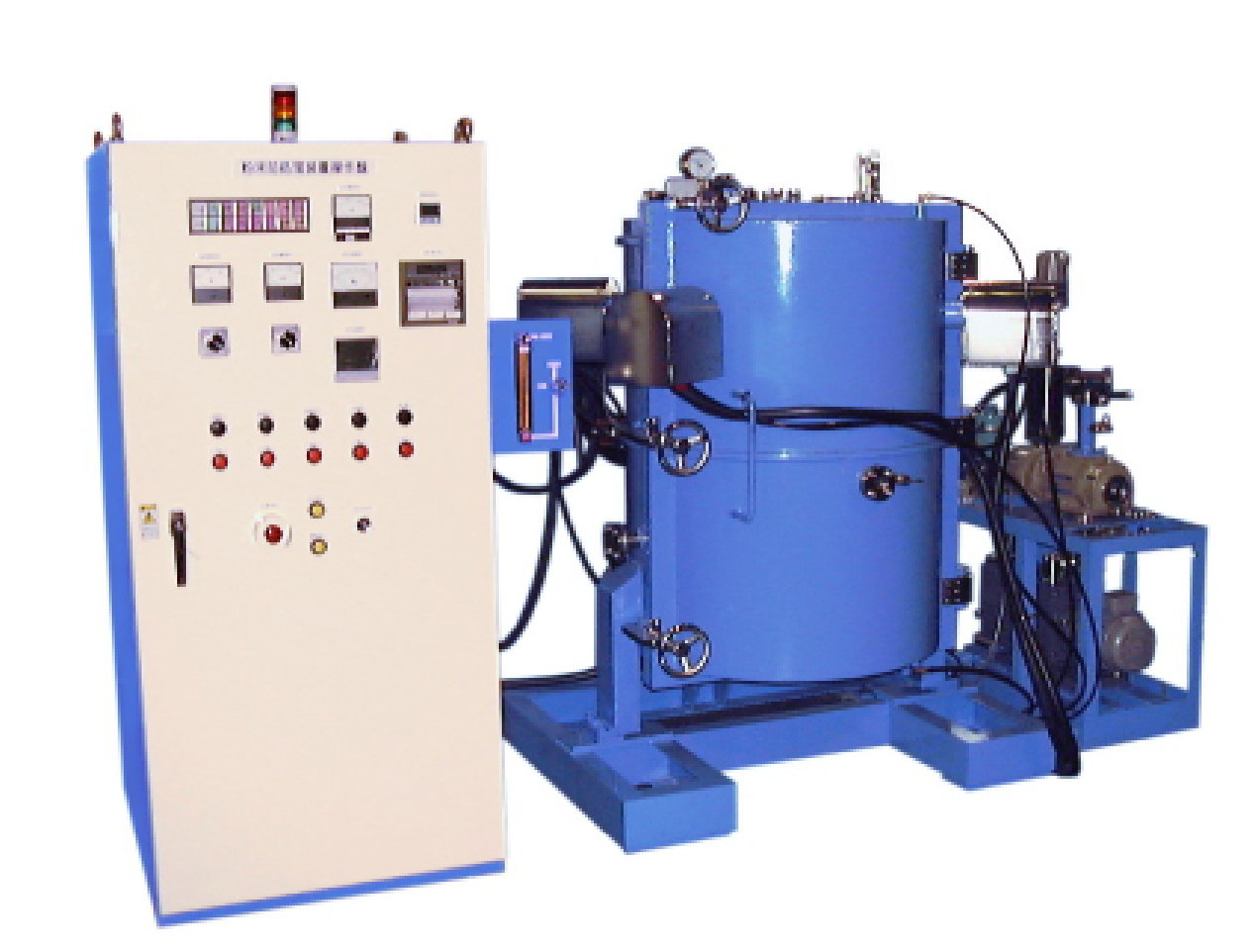

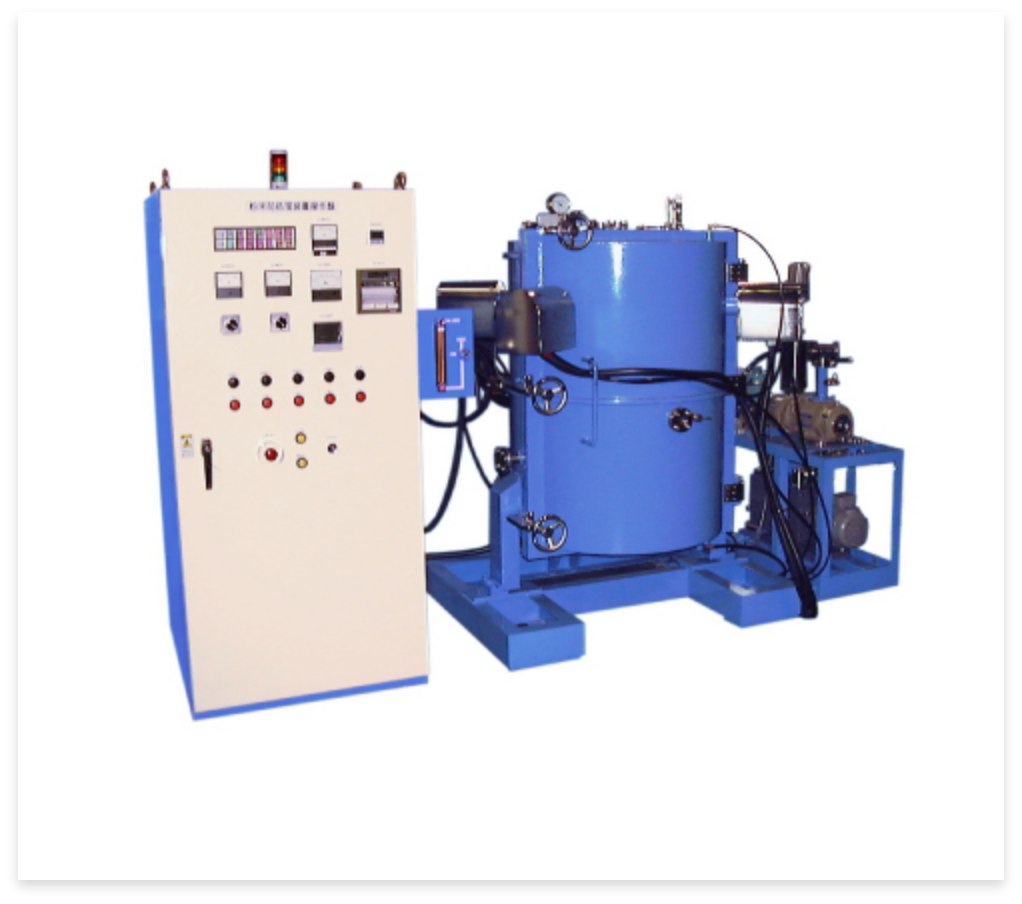

横割形真空熱処理炉 型式：KVA-350/500
標準仕樣
最高温度
500～2800°C
最大有効寸法
～φ600×H800/～W600×H600×L1700
到達真空度
～10-3Pa
雰囲気
N₂・Ar5~960KPa・G
標準仕様はこれまでの納入実績に基づいております。
標準仕様以外でも自由設計で対応致します。お気軽にお声掛け下さい。
⚫︎ 標準規格品
炉形式
横·丸形
最高温度
1200℃
有効寸法
φ350×H490
到達真空度
1.3Pa
雰囲気
Ar,5KPa・G
⚫︎横・角形超高温(黒鉛化)炉

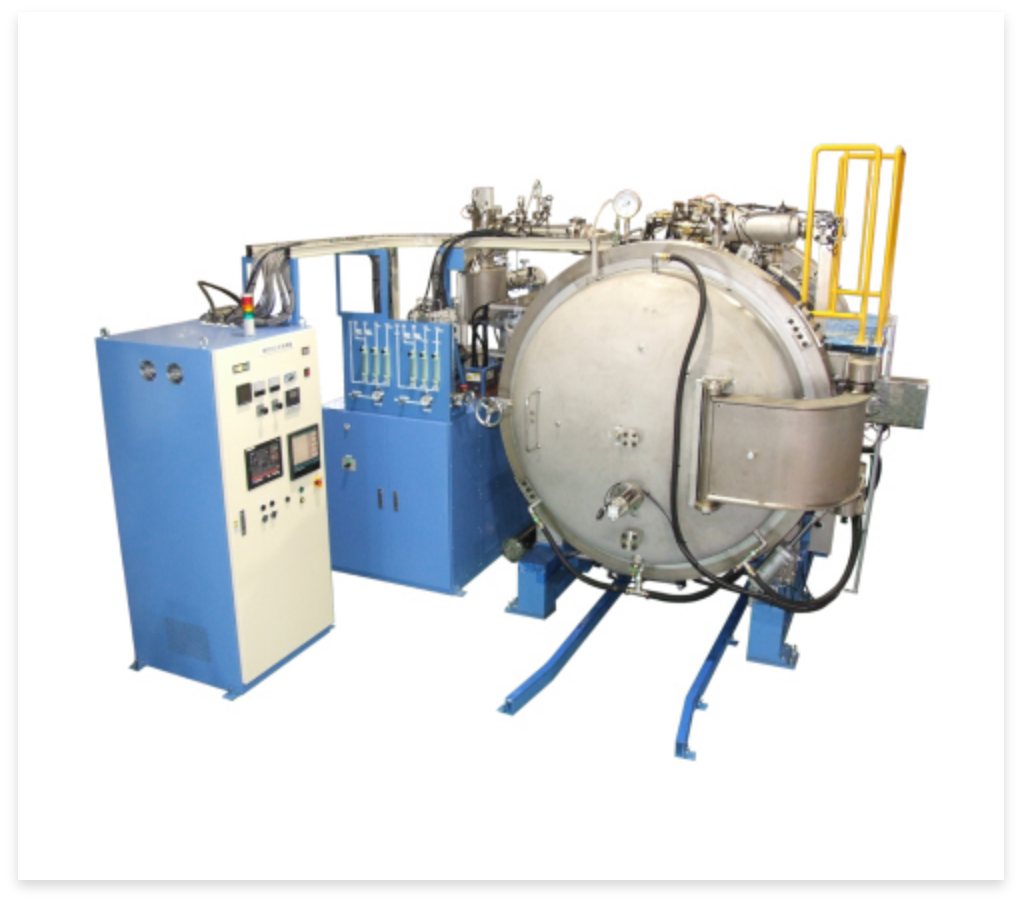

横·丸形真空加圧焼結炉 型式：KVA-P-600/500/1500
標準仕樣
最高温度
500～2800°C
最大有効寸法
～φ600×H800/～W600×H600×L1700
到達真空度
～10-3Pa
雰囲気
N₂・Ar5~960KPa・G
標準仕様はこれまでの納入実績に基づいております。
標準仕様以外でも自由設計で対応致します。お気軽にお声掛け下さい。
⚫︎ 標準規格品
炉形式
横·丸形
最高温度
800℃
1700℃
2100℃
2200℃
2300℃
2400℃
2500℃
有効寸法
W600×H600×L900
W450×H450×L1200
W630×H600×L1700
φ220×H230
W250×H250×L350
W250×H250×L500
φ300×H200
到達真空度
0.7Pa
6.5Pa
1.3Pa
10-3Pa台
6.5Pa
10Pa
6.5Pa
雰囲気
N₂,5KPa・G
N₂,30KPa・G
Ar・N₂,50KPa・G
Ar・N₂,30KPa・G
Ar,10KPa・G
Ar,10KPa・G
Ar・N₂,10KPa・G
⚫︎縦·丸形真空炉（クラッチ扉）

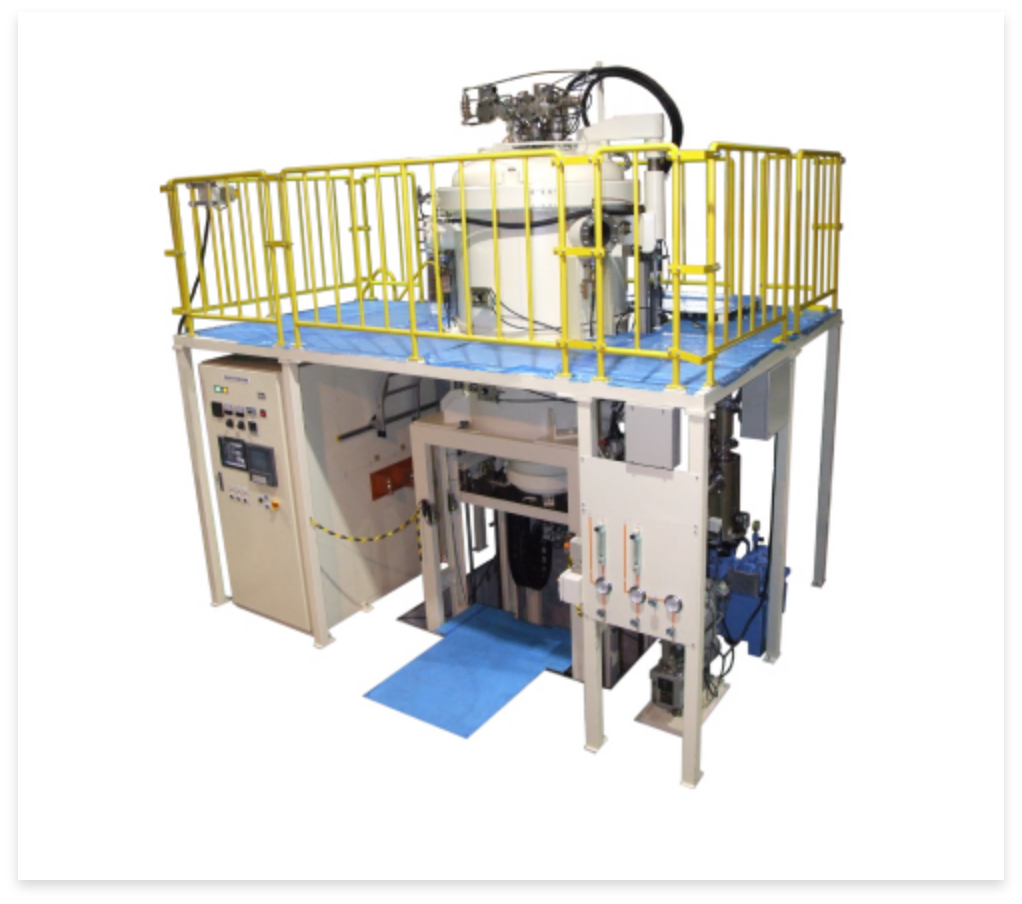

縦·丸形真空加圧焼結炉 型式：KVA-P-400/600
標準仕樣
最高温度
500～2800°C
最大有効寸法
～φ600×H800/～W600×H600×L1700
到達真空度
～10-3Pa
雰囲気
N₂・Ar5~960KPa・G
標準仕様はこれまでの納入実績に基づいております。
標準仕様以外でも自由設計で対応致します。お気軽にお声掛け下さい。
⚫︎ 標準規格品
炉形式
縦・丸形（クラッチ扉）
最高温度
2200℃
2300℃
2800℃
有効寸法
φ600×H2000
W550×H550×L1100
φ250×H700
到達真空度
6.5Pa
1Pa
6.5Pa
雰囲気
Ar・N₂,950KPa・G
Ar・N₂,960KPa・G
Ar,460KPa・G

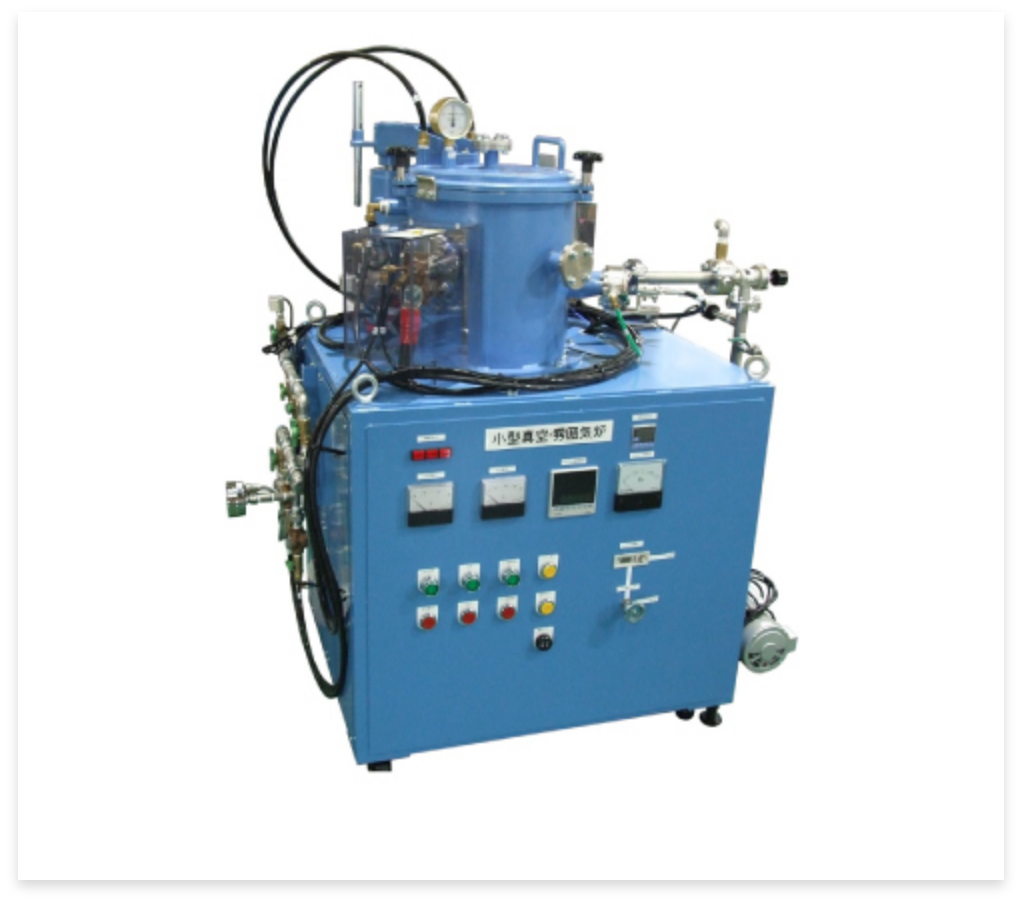

⚫︎小型真空・雰囲気炉
小スペース・お手頃価格・オプションも豊富！研究室用に開発しました！
⚫︎ 標準規格品
炉形式
縦・丸形
縦・丸形（クラッチ扉）
型式
KVA-40/50
KVA-70/120
KVA-100/130
KVA-100/130
KVA-150/200
最高温度
2500℃
2500℃
2500℃
1900℃
1900℃
試料寸法（ルツボ内寸）
φ30×H40（約30CC)
φ60×H100（約280CC)
φ90×H110（約700CC)
φ90×H100（約630CC)
φ140×H170（約2600CC)
電力
1φ10KVA
1φ15KVA
1φ20KVA
3φ20KVA
3φ27KVA
装置を製作する前に
テスト製作が可能です
「装置を製作する前に、
まずは本当に目的の素材や特性が
得られるのかを確認したい。」
そんな研究開発段階の課題に対し、倉田技研では
自社保有の試験設備を活用した素材開発・
試作テストに対応しています。
温度や雰囲気、加圧条件などを最適化しながら、
目的に応じた熱処理条件を検証。
試験結果をもとに、お客様に最適な装置仕様を
ご提案します。
「まずは試してみる」から始められることも、
倉田技研の強みです。
